28 octombrie 2011

Q&A Octombrie - Raspunsuri la intrebari

Voi raspunde in urmatoarele 3 zile la toate intrebarile dumneavoastra. Pur si simplu scrieti intrebarea sub forma unui comment la acest articol si veti primi raspuns in maxim 24 de ore.

06 octombrie 2011

Ce este meniul OSD? Partea I

In CCTV, meniul OSD (On Screen Display) reprezinta o modalitate avansata de reglaj a camerelor de supraveghere video, ce permite utilizatorului/instalatorului sa ajusteze un set de filtre digitale si parametri ai imaginii, pentru a customiza semnalul genertat de respectivul echipament in functie de locatia in care aceasta este instalat.
Reglajele OSD reprezinta un progres important in evolutia tehnicii de securitate.
Cateva dintre functiile ce pot fi reglate folosind meniul OSD sunt:

  • Parametri de expunere (Shutter, BLC, DWDR, AGC)
  • Parametri ai imaginii (DNR, Culoare, Contrast, Luminozitate. Mirror, AWB)
  • Comportare in conditii de luminozitate scazuta (D/N, Sense UP, Timpi si praguri de sensibilitate luminoasa)
  • Functii speciale (Zone de Privacy, Detectie de miscare, Titlu camera)
    m10739     Spre deosebire de vechile reglaje ce se efectuau folosind DIP switch-uri, meniu OSD  permite sa reglam si nivelul de intensitate al fiecarui parametru cuantificabil si nu doar activarea sau dezactivarea acestuia.

Accesarea propriuzisa a meniului OSD se face diferit in functie de modelul de camera ales, insa pentru echipamentele noastre cu 1/3” Sharp Gen 5 la 600 de linii TV controlerul este prezent sub forma unui mini joystick waterproof amplasat pe cablul camerei. Joystick-ul permite lansarea meniului OSD prin apasare si navigarea in meniu prin miscarea in sus si in jos. Optiunile sunt schimbate prin miscarea spre dreapta sau spre stanga iar selectia se face tot prin apasarea lui.

Pentru orice termen necunoscut nu ezitati sa accesati Glosarul de termeni tehnici CCTV.

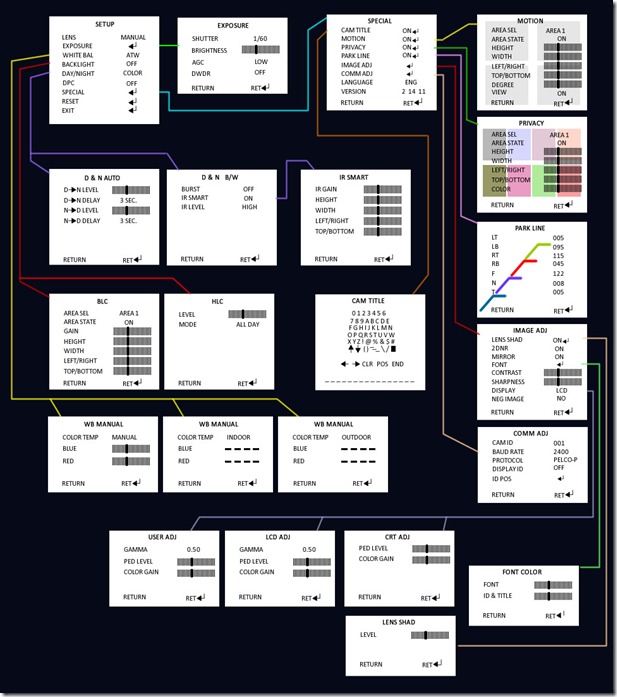

Mai jos am inclus flowchart-ul meniului OSD pentru noile camere de supraveghere video cu senzor CCD Sharp Gen5 la 600 LTV. Vom dicuta in continuare despre fiecare functionalitate in parte.
Click aici sau pe imagine pentru a afisa dimeniunea completa.

osd-MenuFlowchart556H

Optiuni lentila (LENS)

MANUAL – Irisul si expunerea pot fi setate manual
DC –  doar expunerea poate fi setata manual, irisul se regleaza automat in cazul in care lentila este se tip autoiris.
VIDEO – Irisul este reglat automat pe baza analizei cantitatii de lumina ce ajunge la senzor. Viteza shutterului este reglata de asemnea automat.

Optiuni expunere (EXPOSURE)

Acest submeniu permite setarea optiunilor legate de SHUTTER, Luminozitate, AGC si DWDR.

SHUTTER – Diafragma este dispozitivul care controleaza perioada de timp in care lumina este stransa de catre procesorul de imagine. Aceasta optiune din submeniul EXPOSURE permite setarea vitezei diafragmei camerei. Se pot creea doua profile presetate (unul pentru optiunea MANUAL (lentila) si556H-ExposureMenuMockup una pentru optiunea DC).Viteza shutterului poate fi setata in intervalul (1/60 – 1/1000000 secunde) si are inclusiv o optiune anti-flicker FLK, precum si una automata AUTO.

BRIGHTNESS – Luminozitatea imaginii poate fi reglata folosind sliderul vertical.

AGC (Auto Gain Control) – Circuitul AGC ajuta la mentinerea constanta a intensitatii semnalului de iesire al camerei, chiar si cand nivelul luminii se schimba. Altfel spus, ridica intensitatea semnalului la nivelele scazute de lumina si il limiteaza la nivelele crescute. Aceasta optiune are 3 valori presetate LOW, MIDDLE, HIGH sau poate fi dezactivata OFF .

DWDR (Digital Wide Dynamic Range) – Afla ce este DWDR din acest articol. Functia DWDR poate fi dezactivata (OFF), activata (ON) sau reglata cantitativ folosind sliderul.

Voi reveni in cateva zile cu restul acestui post…

24 august 2011

Sharp contraataca (Senzorii Sharp Gen 5 vs. Super HAD II)

Chiar in momentul in care toata lumea isi luase gandul de la Sharp pe partea de supraveghere video iata ca japonezii au revenit in forta lansind o noua familie de senzori ce rivalizeaza cu Sony Effio.

Noii senzori sunt mult mai cost effective decat rivalii de la Sony insa rivalizeaza in calitate a constructiei cu acestia, aducand o rezolutie analogica maxima de 650 LTV.

Tip senzor Dimensiune Pixeli efectivi Sistem video Cod senzor Rezolutie Orizontala Pixeli efectivi Alte mentiuni
CCD 1/3”

520K

NTSC RJ2331AA0PB 650 LTV

976 x 494


CCD 1/3” 520K NTSC RJ3331AA0PB 650 LTV

976 x 494

Scanare progresiva
CCD 1/3” 610K PAL RJ2341AA0PB 650 LTV

976 x 582


CCD 1/3” 610K PAL RJ3341AA0PB 650 LTV

976 x 582

Scanare progresiva

Din modelele de camere pe care le-am testat  si care folosesc RJ2341AA am tras urmatoarele concluzii:

1. Sharp Gen 5 este un adversar redutabil pentru Super HAD de inalta rezolutie folosit in camere de 480, 520 540 si 550 LTV.
2. Desi sensibilitatea luminoasa este mult imbunatatita nu putem vorbi inca despre o competitie intre noul senzor Sharp si Sony Exview
3. Toate CCD-urile no name de inalta rezolutie (cele ce apar in oferte cu deja consacratul 1/3”CCD) o sa isi piarda piata de desfacere pentru ca Sharp vine cu o calitate mult mai buna la preturi apropiate.
4. Cu toate ca tinteste sa devina un concurent al Exview II sau Super HAD II, momentan Sarp nu e inca la acel nivel in special din prisma sensibilitatii luminoase.
5. Piata o sa aprecieze noii senzori pentru ca fiind destul de ieftini este mult mai putin probabil sa apara versiuni contrafacute decat la Sony.

03 iulie 2011

Componentele unui sistem de supraveghere video

Un sistem de supraveghere video are 4 componente principale care functioneaza interdependent. Desi unii au tendinta de a grada importanta acestora va asiguram ca fiecare element este extrem de important deoarece neglijarea unuia dintre ele reduce eficienta intregului sistem.
cctv-camera[1]Pentru a intelege mai bine interdependenta elementelor sistemului ganditi-va ca viteza cu care se circula pe un drum cu o singura banda pe sens (presupunem ca depasirea e imposibila) este data de viteza celui mai lent automobil din coloana.
Implicit chiar daca aveti camere de rezolutie mare si calitate foarte buna, acestea se vor dovedi inutile in cazul in care inregistratorul digital nu e capabil sa stocheze imagini de inalta calitate sau la o rezolutie mai mare sau cel putin egala cu cea a camerei.
Cele patru componente ale sistemelor de supraveghere sunt urmatoarele:
a. Dispozitive de preluare imagine (camere CCTV)
b. Mediul de transmitere (cabluri, amplificatoare de semnal, protocoale digitale)
c. Dispozitive de inregistrare / vizualizare (videorecorder timelapse, digital video recorder stationar, placa de captura, monitoare analogice sau digitale)
d. Echipamente de procesare si control (procesoare de semnal, tastaturi de control, dispozitive de intrare)
Fiecare element este format la randul lui dintr-un ansamblu de componente foarte importante pe care le voi enumera succint revenind cu explictii mai detaliate pe parcursul acestui manual.
1. Dispozitivele de preluare imagine –reprezentante in general de camerele de supraveghere video (analogice, digitale sau IP), obiective, motoare pan/tilt ce permit miscarea pe verticala sau orizontala a camerei, echipamente de codare semnal, surse de alimentare etc. Acesta veriga este responsabila de preluarea imaginii si transformarea ei in impuls electric (in cazul sistemlor analogice sau mixte, sau pachet de informatie (biti) in cazul sistemelor IP).
2. Mediul de transmitere a semnalului video include totalitatea mijloacelor de transmisie a semnalului video si are 2 componente de baza:
a. O componenta fizica (cabluri atat de semnal si de control, amplificatoare, izolatoare etc.) – apare atat in sistemele de supraveghere analogice, cat si in cele IP
b. O componenta software ce apare doar in sistemele de supraveghere video digitale, IP sau mixte. Aceasta componenta este constituita din protocoalele de transport ale informatiei intre camera si dispozitivul/dispozitivele de inregistrare/vizualizare in cazul camerelor IP sau intre dispozitivul de inregistrare cu posibilitati de streaming IP si eventualii clienti cu acces remote in bucla. Cea mai cunoscuta si des intalnita componenta este protocolul de transport TCP/IP urmata indeaproape de protocoale cum ar fi hypertext HTTP sau transport fisiere FTP. Desi aceste elemente sunt relativ
independente ele sunt gasite in versiuni mixte interactionand unele cu altele.
3. Dispozitivele de inregistrare/vizualizare includ totalitatea echipamentelor cu care interactioneaza utilizatorul:
a. DVR-uri stand alone sau placi de captura instalate pe unul sau mai multe servere de supraveghere video
b. Softul ce permite inregistrarea/redarea imaginilor
c. Dispozitive de multiplexare
d. Monitoare de supraveghere
4. Echipamentele de procesare si control – sunt prezente in general in sistemele de supraveghere avansate si permit analiza imaginilor si controlul sistemului. In ceea ce priveste partea de control cele mai cunoscute sunt controlerele Pan/Tilt/Zoom ce se prezinta sub forma de tastatura, telecomanda sau mouse (la unele modele de DVR-uri). Partea de analiza si procesare poate fi realizata hardware sau software si permite realizarea de operatiuni pe imaginile live sau inregistrate ( De exemplu numararea automata a celor ce trec printr-o usa sau urmarirea automata pe camere a unui obiect considerat suspect).

26 iunie 2011

Cabluri folosite in supravegherea video Partea I

      Unul dintre elementele care influenteaza major calitatea imaginii intr-un sistem de supraveghere video, este mediul de transmisie al semnalului. In multe cazuri, chiar daca se folosesc echipamente de foarte buna calitate, rezultatele obtinute nu sunt satisfacatoare tocmai din cauza unui cablaj defectuos.
      Vom trata in cele ce urmeaza caile de transmisie  pentru sistemele de supraveghere video conventionale (analogice).
Principalele tipuri de cablu ce pot fi folosite pentru transmiterea semnalului in supravegherea video analogica sunt:
  1. Cablurile coaxiale cu impedanta de 75 de Ohmi denumite si cabluri BNC
Cel mai utilizat mediu de transmitere al semnalului camerelor de supraveghre video analogice este cablul bnccoaxial. Fiind si primul tip de cablu utilizat in sistemele CCTV are ca avantaj atat pretul scazut cat si pierderile reduse de semnal.
Spre deosebire de micorcoaxial, coaxialul permite transmiterea semnalului pe distante medii si lungi, fiind o solutie folosita la scara larga si de providerii de internet/ televiziune prin cablu.
Un cablu coaxial este alcatuit din 4 componente (miezul, izolatorul dielectric, scutul denumit si ecranaj si mantaua).
Constructiv exista multi paramtri care diferentiaza cablurile coaxiale intre ele insa ne vom raporta doar la cei mai importanti:
  • Grosimea cablului. Cu cat un coaxial (in special miezul)este mai gros cu atat pierderile de semnal sunt mai mici si respingerea interferentelor este mai puternic.
    In practica se folosesc trei tipuri de cablu coaxial:
    a. RG 59 Acesta elimina unul dintre principalele dezavantaje ale cablului BNC fiind mult mai subtire si mai flexibil decat alte tipuri de cablu coaxial. Pricipalul dezavantaj al cablului coaxial RG59 este pierderea de semnal mai mare in special la frecvente inalte.
    b. RG 60 sau RG 6 este mult mai gros decat RG 59 si poate transmite imaginile pe distante mult mai lungi fara pierderi de semnal. Deoarece este destul de rigid si nu poate fi indoit la unghiuri sub 90 de grade fara a-l deteriora, este mai dificil de utilizat in instalatii CCTV, necesitand mai mult efort. Cu toate acestea instalatorii profesionisti prefera acest tip de cablu.
    c. RG 11 este un coaxial foarte gros, extrem de inflexibil, utilizat in special in telecomunicatii si CATV (Servicii de furrnizare de programe de televiciune prin cablu) pentru cablaj la nivel de infrastructura. Permite transmiterea unei game largi de frecvente cu pierderi minime.
  • Metalul folosit in constructia scutului si a miezului central. Datorita faptului ca semvq-1mnalul video compozit al unei camere de supraveghere video este de fapt un curent electric, este evident ca cele mai bune cabluri sunt cele construite din aliaje de cupru (cuprul pur are rezistenta mecanica prea mica). Pentru reducerea costurilor au aparut insa si variante mai ieftine care sunt insa si mult mai putin calitative putand fi folosite doar pe distante mici. Astfel vom avea 3 tipuri de cabluri:
    a. Coaxiale cu miezul si tresa din cupru
    b. Coaxiale cu miezul din cupru si tresa din aluminiu sau diverse aliaje
    c. Coaxiale cu miezul din aliaj (Cel mai intalnit CS)  si tresa din aluminiu sau diverse alte aliaje.
  • Modelul constructiv al scutului. Scutul joaca un rol foarte important in respingerea interferentelor. Cele mai simple coaxiale folosesc un ecranaj format dintr-o tesatura de conductori subtiri. exista insa si modele care utlizeaza unul sau mai multe straturi alternative de folie si tesatura de fire denumite coaxiale cu scut multiplu precum cel din imaginea alaturata.
      Pe baza acestor parametri cablurile coaxiale vor avea distante maxime de transmitere a semnalului video fara folosirea de amplificatoare dupa cum urmeaza:
Tip cablu (Miez si Ecranaj) Distanta maxima fara amplificare
RG 59 Cupru Aluminiu 20-25 m
RG 59 Cupru Cupru 50-60 m
RG 60/6U Cupru Aluminiu 30-40 m
RG 60/6U Cupru Cupru 80-100 m
      In cazul in care solutia constructiva nu permite utilizarea unui alt tip de cablu, insa distanta necesara este mai mare decat maxima admisa pentru acel tip de coaxial se pot instala amplificatoare de linie. Distanta de instalare a aplificatoarelor este egala cu 20% mai mica decat distanta maxima de transmisie pentru respectivul cablu. Trebuie retinut insa ca de multe ori este mai ieftina inlocuirea cablajului decat folosirea de astfel de amplificatoare.
In general eu recomand folosirea unui coaxial RG 60 sau RG 6 cu miez, folie si tresa din cupru. in instalatii mici se poate folosi cu succes si cablu RG 59.

Cablul coaxial foloseste conectori denumiti mufe BNC. Mufele BNC folosite pentru cablare sunt de patru tipuri :
a. Mufe BNC cu lipire. Sunt cele mai sigure din punct devedere al contactului electric insa nu ofera rezistenta mecanica foarte mare. In plus sunt destul de greu de utilizat corect la inaltime.
b. Mufele BNC mecanice (prin infiletare, cu element de conexiune F sau pe baza de compresie) Mufele BNC mecanice sunt cele mai usor de utilizat. Pentru utilizare este nevoie de un cutter sau un cable stripper si un cleste e taiere. Cu toate ca prezinta rezisteanta mecanica destul de buna calitatea conexiunii se deterioreaza in timp datorita oxidarii mai ales in cazul celor aflate la exterior.Sunt recomandate mai ales pentru instalatii de tipul DIY (Do it Yourself).
mufe-bncc. Mufele BNC cu sertizare sunt cele utilizate in general de profesionisti. Pentru mufare este nevoie de un cleste special. Acestea ofera rezistenta mecanica mare si contact electric destul de bun.
      2. Cablurile microcoaxiale cu impedanta de 75 de Ohmi senumite si cablu de microfon. Acest tip de cabluri au structura identica cu cea a cablurilor coaxiale insa sunt mult mai subtiri. In general miezul este litat. Aceste cabluir pot fi folosite pe distante foarte mici fiind extrem de maleabile. Singurul tip de mufe ce poate fi folosit impreuna cu cabluri microcoaxiale sunte cele cu lipire,
     3. Cablurile Twisted Pair UTP/FTP/STP/SFTP au inceput sa fie folosite in supraveghere videon destul de recent. Cel mai important avantaj consta in faptul ca permit transmisia semnalului pe distante mult mai lungi si datorita structurii torsadate resping mult mai bine interferentele decat cablurile coaxiale. Totodata pe cele 4 perechi de fire pot fi transmise 4 semnale video distincte. Principalul inconvenient al acestora provine din impedanta (100 –110 Ohm) diferita de cea a semnalului de la o camera de supraveghere video (75 Ohm). De aceea ele se utilizeaza alaturi de adaptoare de impedanta.
Exista doua tipuri de adaptoare de impedanta denumite si amplificatoare:
a. Amplificatoare pasive (balunuri). Acestea nu fac o amplificare  propriu-zisa, ci mai curand o transformare din semnal video balance in semnal unbalanced si invers precum si o adaptare de clip_image002impedanta. Astfel pentru fiecare canal video se va folosi un dispozitiv cu funtie de emisie si unul cu functie de receptie.
Distanta maxima recomandata pentru acest mod de transmitere a semnalului este de 200m pentru semnal color si de 300m pentru cel provenit de la camere alb negru.
Balunurile sunt destul de mici (de dimensiunea unui ruj). Acelasi dispozitiv poate fi folosit atat ca emitator cat si ca receptor.
b. Amplificatoare active – Aceste echipamente fac amplificare propriuzisa a semnalului la nivel de emitator respectiv receptor. In plus, receptorul are de multe ori inclusiv functii de filtrare interferente si reglaje de luminozitate si contrast.
clip_image004Amplificatoarele active pot fi folosite inclusiv in tandem cu balunuri (spre exemplu Emisie activa si receptie pasiva).
Folosindu-se acest tip de amplificatoare semnalul video poate fi transmis pe distante de pana la 1000m pentru semnal color si pana la 1500 m pentru semnal alb negru.
Pe piata sunt disponibile atat emitatoare cat si receptoare active 1, 4, 8, 9 si 16 canale.

In continuare am facut un table cu distantele maxime acceptate pentru diferitele tipuri de cabluri. Aceste distante pot varia in functie de calitatea conexiunilor si sursele de interferente existente.
Tip de cablu Emisie Receptie Distanta maxima color Distanta maxima alb negru
Cat 5E Pasiva Pasiva 150m 200m
Cat 5E Activa Pasiva 600m 800m
Cat 5E Pasiva Activa 500m 600m
Cat 5E Activa Activa 800m 1200m
Cat 6E Pasiva Pasiva 200m 300m
Cat 6E Activa Pasiva 800m 1000m
Cat 6E Pasiva Activa 700m 900m
Cat 6E Activa Activa 1000m 1500m
      4. Fibra optica. Odata cu evolutia tehnicii de securitate, au aparut si solutii bazate pe fibra optica, care, desi scumpe transmit semnalul video cu pierderi minime pe distante extrem de mari (20-50km) in functie de fibra optica folosita si de exhipamentele de emisie-repectie.
Principiul de functionare al acestor solutii este similar amplificatoarelor de semnal fiind nevoie de un emitator si un receptor.
Totodata se pot transmite semnale provenite de la mai multe camere de supraveghere video folosindu-se un dispozitiv cu functi de multiplexare.
